ThermoCooler HP

Integrierte reversible Wärmepumpe mit stufenloser Kühl- und Heizleistung

Die reversible Wärmepumpe ThermoCooler HP lässt sich in unsere Envistar Top- und Envistar Flex-Aggregate integrieren.

Warum ThermoCooler HP wählen?

ThermoCooler HP ist die optimale integrierte reversible Wärmepumpe für die Envistar-Serie.

Sämtliche Komponenten der reversiblen Wärmepumpe sind in ein Modulteil integriert, das im Lüftungsgerät sitzt. Somit erhalten Sie eine Komplettlösung für die Erwärmung der Lüftungsluft und Komfortkühlung in einem einzigen Aggregat. Da alles in das Lüftungsgerät integriert ist, sind weder Nachheizregister noch Pumpen-Gruppen oder Kühlanlagen draußen erforderlich. Die Installation ist komplett, CE-gekennzeichnet und selbstverständlich einer sorgfältigen Prüfung in unserer Testanlage unterzogen.

Ein Aggregat mit integrierter reversibler Wärmepumpe ist energieeffizienter als eine herkömmliche Kühlanlage mit externer Kältemaschine und Heizregister.

ThermoCooler HP – Intelligente Lüftung schafft neue Möglichkeiten

7 Größen für Envistar Top

Luftvolumenstrom: 900–10 000 m³/h
Kälteleistung: 3–49 kW

14 Größen für Envistar Flex

Luftvolumenstrom: 900–37 500 m³/h
Kälteleistung: 3–49 kW

Hoher EER und COP

EER bis zu 6,0 im Kühlfall
COP 6–15 im Wärmefall, abhängig von der Außentemperatur

CE-gekennzeichnet

Komplette CE-gekennzeichnete Kälte- und Wärmeinstallation

Kosteneffizient

Geringe Installations- und Betriebskosten

IV Produkt Cloud

Regelung und Überwachung über Cloud-Dienst möglich

Entdecken Sie IV Produkt Cloud

Easy Access

Kurzbauweise für einfachen Transport und geringeren Installationsraum

Variable Luftvolumenströme

Optimal für große variable Luftvolumenströme VAV

Dachflächen freihalten

Erfordert keine Außeninstallationen

Ohne Abtauen

Kein Abtauen erforderlich

Luftvolumenstrombereiche für Envistar Top mit ThermoCooler HP

m³/hm³/s


	Ökodesign Technisches Max	Reversible Wärmepumpe
28
22
17
12
10
09
06
	m³/h 0 1800 3600 5400 7200 9000 10800

Luftvolumenstrombereiche für Envistar Flex mit ThermoCooler HP

m³/hm³/s


	Ökodesign Technisches Max	Reversible Wärmepumpe
1280
1080
980
850
740
600
480
400
360
300
240
190
150
100
	m³/h 0 8260 16520 24780 33040 41300

Filtern nach ThermoCooler HP

m³/hm³/s

Vergleichen

Alle Größen anzeigen

Envistar Top mit rotierendem Wärmetauscher und ThermoCooler HP

Luftstrom

Min.:900m³/h

Max.:10800m³/h

Envistar Flex mit rotierendem Wärmetauscher und ThermoCooler HP

Luftstrom

Min.:900m³/h

Max.:41300m³/h

Technische DatenfürThermoCooler HP

Hier finden Sie Maße und Gewicht sowie Leistungs- und Effizienzdaten für ThermoCooler HP.

m³/hm³/s

Größe	Kälterückgewinnung				Gewicht (kg)	Systemspannung
Größe	Kälterückgewinnung	Breite	Höhe	Länge	Gewicht (kg)	Systemspannung
100-2V	-	1360	1090	790	220	400VAC
100-4V	Ja	1360	1090	-	-	400VAC
150-2V	-	1460	1470	790	260	400VAC
150-4V	Ja	1460	1470	-	-	400VAC
190-2V	-	1740	1470	790	290	400VAC
190-4V	Ja	1740	1470	-	-	400VAC
240-2V	-	1740	1686	790	310	400VAC
240-4V	Ja	1740	1686	-	-	400VAC
300-2V	-	1956	1686	790	370	400VAC
300-4V	Ja	1956	1686	-	-	400VAC
360-1V	-	1956	2060	890	425	400VAC
360-2V	-	1956	2060	890	425	400VAC
400-1V	-	1740	2060	890	400	400VAC
400-2V	-	1740	2060	890	400	400VAC
400-4V	Ja	1740	2060	-	-	400VAC
480-2V	-	2330	2060	890	510	400VAC
480-4V	Ja	2330	2060	-	-	400VAC
600-2V	-	2540	2270	890	630	400VAC
740-2V	-	2820	2675	890	740	400VAC
850-2V	-	2900	2935	890	790	400VAC
980-2V	-	3200	3085	890	900	400VAC
1080-2V	-	3340	3195	890	1260	400VAC
1280-2V	-	3520	3375	890	1380	400VAC

Technische Daten zu verwandten Produkten

Dokumentation fürThermoCooler HP

Hier finden Sie allgemeine Dokumentation für diese Produktserie. Laden Sie die neuesten Versionen von Produktbroschüren, Betriebsanleitungen, Zertifikaten und anderen Dokumenten herunter.

Ihr Lüftungsgerät

Wenn Sie Informationen zu Ihrem Gerät suchen, dann suchen Sie mit der Bestellnummer.

Suche

Dokument	Dokumenttyp	Sprache	Version
Broschüre ThermoCooler HP	Broschüre	Deutsch	1	4/2024
Betrieb und Wartung Thermocooler HP	Betrieb und Wartung	Deutsch	04	5/2024
Inbetriebnahmeprotokoll AHU	Inbetriebnahme	Deutsch	06	12/2025
Montageanleitung Envistar Flex	Montageanleitung	Deutsch	07	10/2025
Montageanleitung Envistar Top	Montageanleitung	Deutsch	04	11/2023
BACnet addresses for ThermoCooler, examples en	Konfiguration und Einstellungen	Englisch	-	-
Modbus addresses for ThermoCooler, examples	Konfiguration und Einstellungen	Englisch	-	-
EPD Environmental Product Declaration – ThermoCooler HP	Zertifikate und Erklärungen	Englisch	-	2025

Dokument	Dokumenttyp	Sprache	Version		Herunterladen/Teilen
Wird geladen…

Das Beispiel zeigt Envistar Flex mit ThermoCooler HP in Größe 1280.

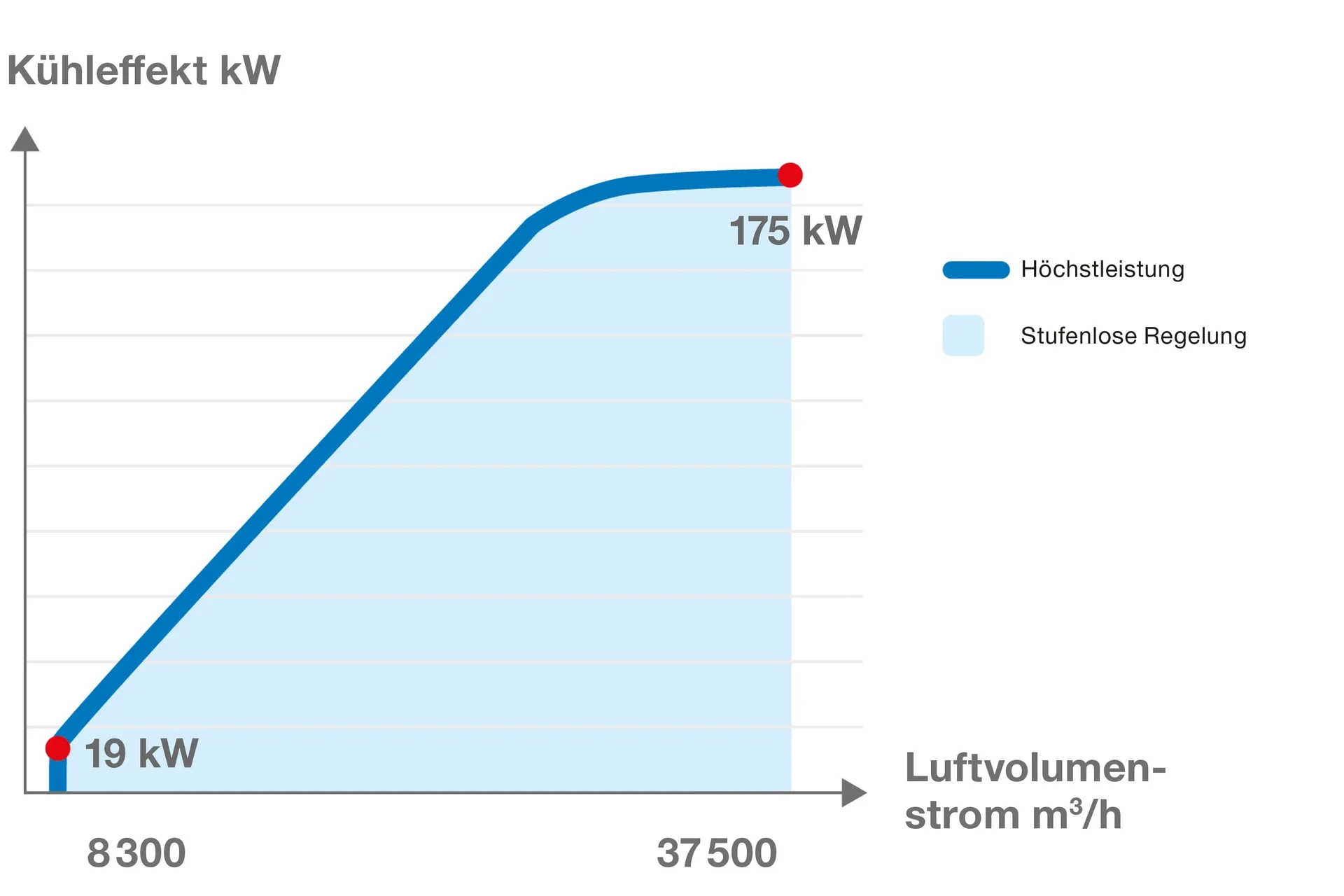

Stufenlose Regelung

Bei bestimmten Gebäuden variiert der Luftvolumenstrom stark, und gleichzeitig werden hohe Anforderungen an eine sorgfältige Regelung der Zulufttemperatur gestellt. Der ThermoCooler HP erfüllt diese Erwartungen durch stufenlose Kühl-/Wärmeeffekt-Regelung über Frequenzumformer.

Die stufenlose Regelung hat folgende Vorteile:

niedriger Mindestdurchfluss
optimale Regulierbarkeit

Geringerer Platzbedarf bei Kanalanschlüssen

Zur Erzeugung eines angenehmen Raumklimas werden häufig Lüftungsgeräte in Kombination mit Kältemaschinen auf dem Dach des jeweiligen Gebäudes installiert. Durch die Integration eines ThermoCooler HP kann die Dachfläche allerdings für wesentlich sinnvollere Zwecke als für Installationen genutzt werden.

ThermoCooler HP ist auch für unsere Baureihe Envistar Top erhältlich und spart so Platz. Ein Beispiel bei einem Neubau zeigt, dass sich hier bis zu 20 m² einsparen lassen, wenn drei Geräte mit Kanalanschlüssen auf der Oberseite installiert werden statt eines einzigen Gerätes mit seitlichen Anschlüssen.

Sehen Sie sich das Video über das oben angeschlossene Envistar Top mit der integrierten reversiblen Wärmepumpe ThermoCooler HP an

Einfacher Transport von Geräten der Serie Envistar Flex mit unserer Wärmepumpe ThermoCooler HP

Dank intelligenter Lösungen zur Aufteilung des Rotationswärmetauschers und der reversiblen Wärmepumpe ThermoCooler HP kann dieses große Lüftungsgerät problemlos durch eine normale Tür transportiert werden. Sehen Sie sich den Film an, um herauszufinden wie es gelaufen ist und holen Sie sich dabei einige clevere Tipps!

Beispiel 1

Luftvolumenstrom: 16 200 m³/h
Geräteabmessungen (komplett): B 2 220 × H 2 465 × L 3 760 mm
Unterteilt in: 11 Module
Türmaße: 2 100 x 900 mm

Erfahren Sie mehr über Easy Access

Volle Kontrolle mit IV Produkt Cloud

IV Produkt Cloud ist ein Cloud-Dienst für unsere Lüftungsgeräte mit integrierter Regelung, der Ihnen und Ihren Kollegen ermöglicht, Ihre Anlagen jederzeit und überall im Blick zu behalten.
