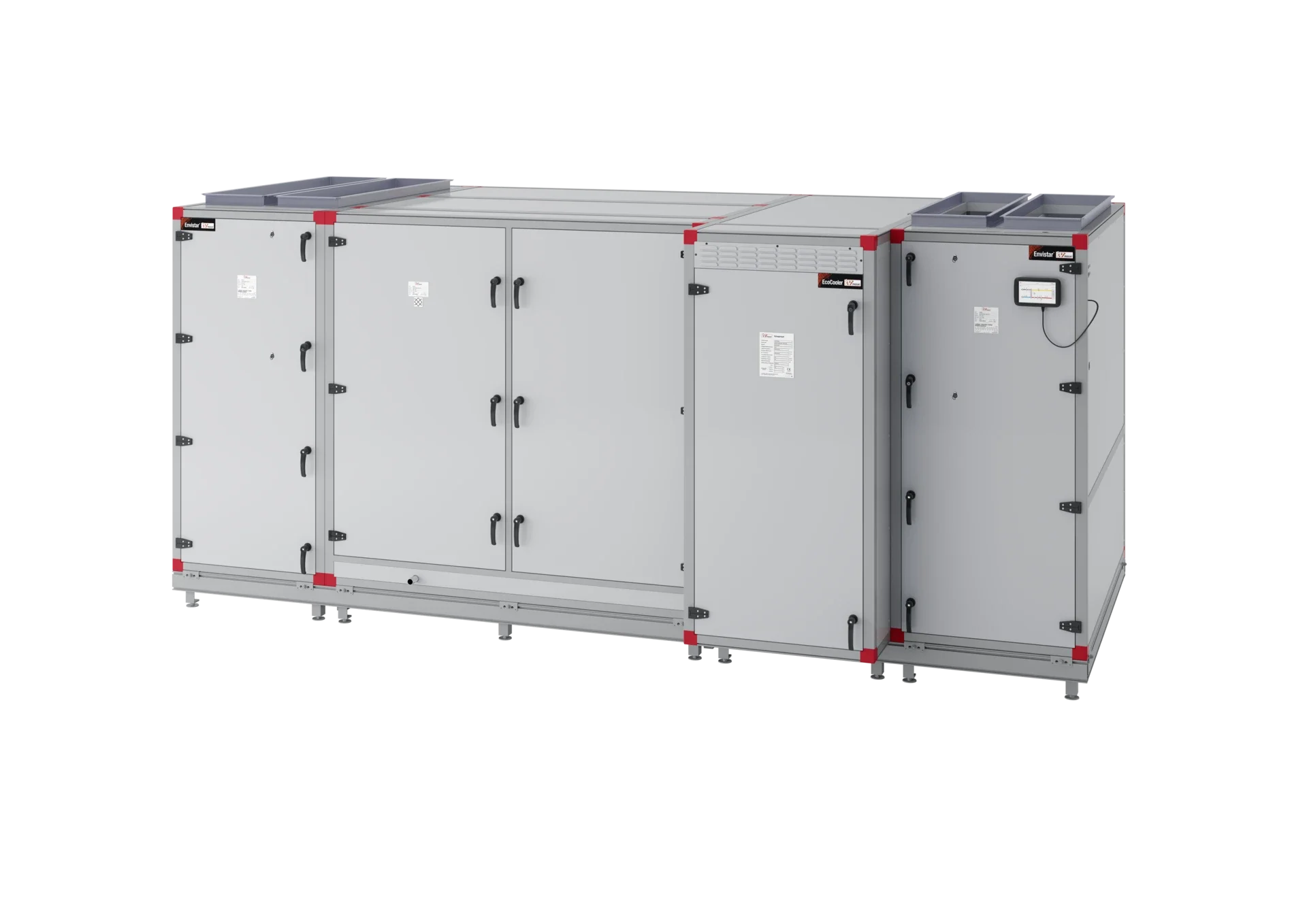

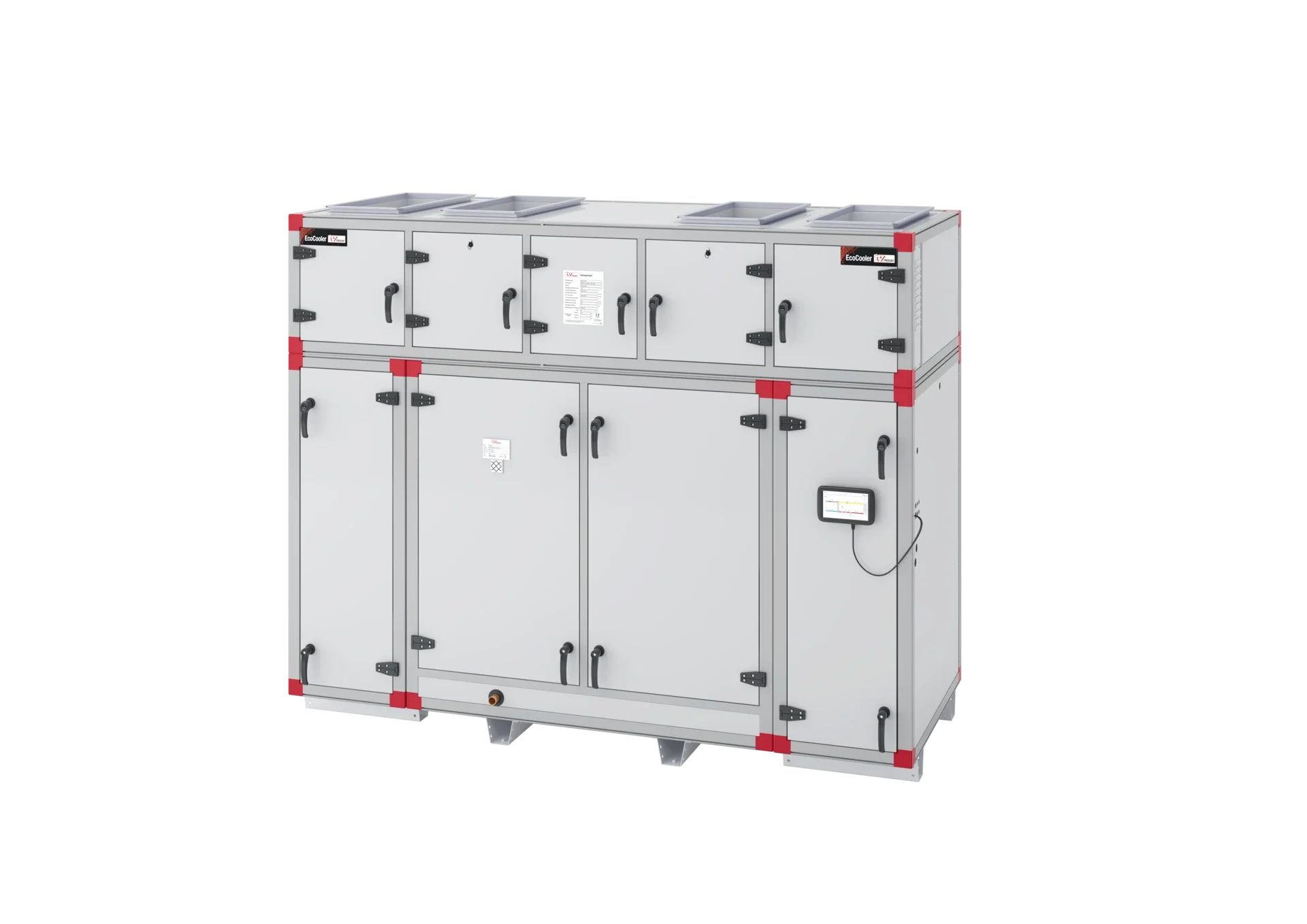

Envistar Top – EcoCooler

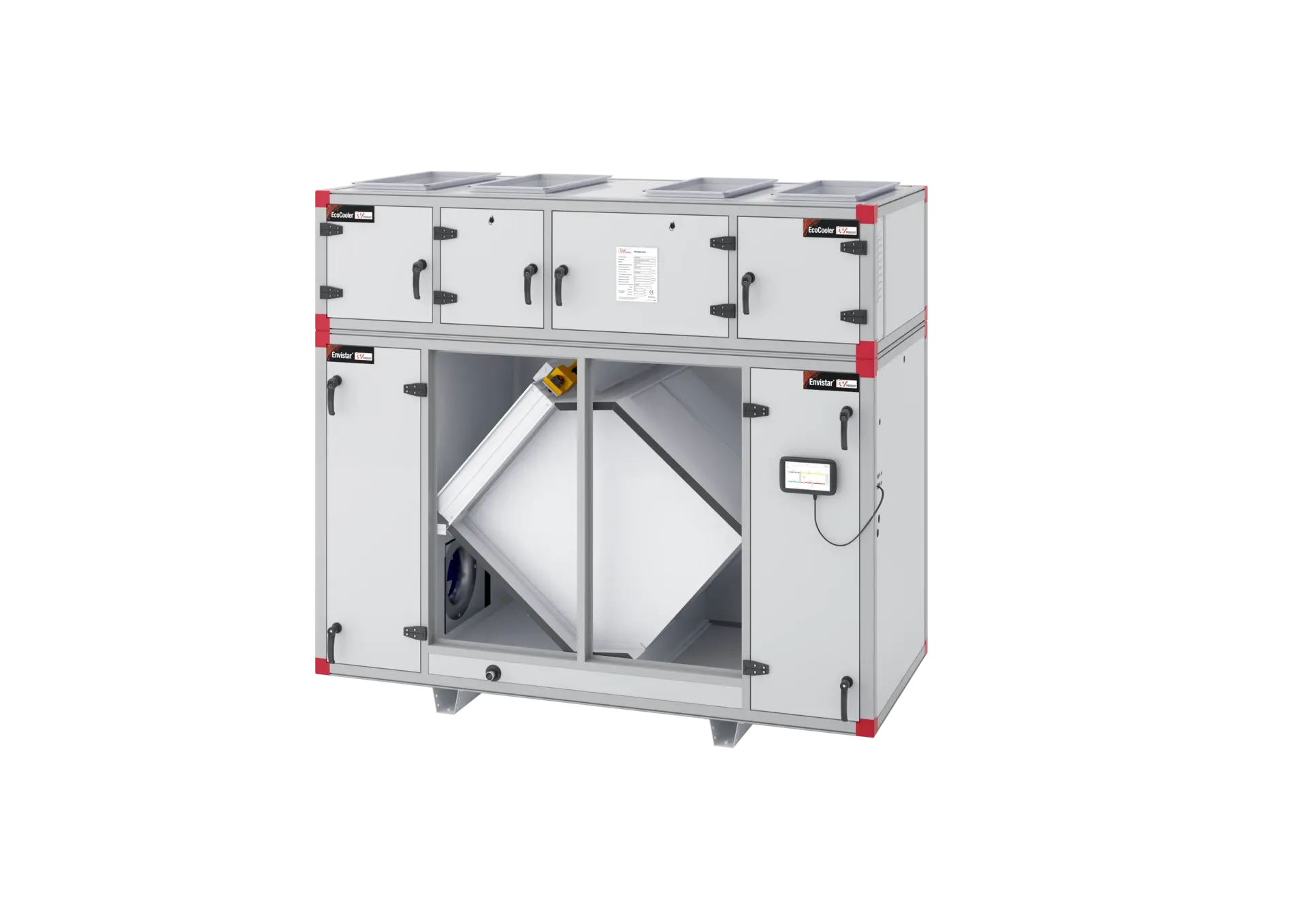

Lüftungsgerät mit Gegenstromwärmetauscher und integrierter Kältemaschine

Oben angeschlossenes Lüftungsgerät, das Bodenfläche spart. Integrierte Regelung und Kältemaschine mit stufenloser Kühlleistung.

Warum Envistar Top wählen?

In ca. 70 % der Anlagen mit Luftvolumenstrombereichen von bis zu 10 000 m3/h sind Kanalanschlüsse ganz oben vorzuziehen.

Envistar Top spart im Gegensatz zu herkömmlichen Installationen bis zu 75 % der Bodenfläche ein und ist damit die wirtschaftlichste, energieeffizienteste Lösung für die zur Verfügung stehende Bodenfläche. Envistar Top lässt sich selbst durch Engpässe wie schmale Treppenhäuser oder enge Aufzüge einbringen.

Envistar Top – energieeffizienter als jemals zuvor!

Luftvolumenstrom mit rotierender Wärmetauscher

360–10 000 m3/h

Luftvolumenstrom mit Gegenstromwärmetauscher

470–10 000 m3/h

8 Größen

Hohe Flexibilität und großer Luftvolumenstrombereich

IV Produkt Cloud

Regelung und Überwachung über Cloud-Dienst möglich

Entdecken Sie IV Produkt Cloud

Kosteneffizient

Geringe Installations- und Betriebskosten

Patentierte Frostschutztechnik

ODS Optimised Defrosting System stellt den höchstmöglichen Jahresnutzungsgrad sicher

Integrierte Kältemaschine

Option: EcoCooler mit stufenloser Regelung der Kälteleistung über Frequenzumrichter

Komfortkühlung und Wärmepumpe in einem

Option: ThermoCooler HP reversible Wärmepumpe mit stufenloser Regelung der Kühl- und Heizleistung

mollier diagram
Rotor m. KältemaschineRotorReversible WärmepumpeGegenstromwärmetauscherGegenstromwärmetauscher m. Kältemaschine
28
22
17
12
10
09
06
04
m³/h
0
1800
3600
5400
7200
9000
10800

Technische DatenfürEnvistar Top mit Gegenstromwärmetauscher und EcoCooler

Hier finden Sie Maße und Gewicht sowie Leistungs- und Effizienzdaten für Envistar Top mit Gegenstromwärmetauscher und EcoCooler .

GrößeKälterückgewinnungGewicht (kg)Leistung und Sicherung
MinSFPv1,6EkodesignMaxBreiteHöheLängeBreite KanalanschlussHöhe KanalanschlussSystemspannung
04-2V
Ja
432
1260
1260
1260
748
1910
1820
500
200
440
6.5
400VAC
06-2V
Ja
648
1800
2160
2160
890
1910
1960
600
250
530
11.7
400VAC
09-2V
-
900
2200
3420
3420
1020
1530
3830
700
300
770
14.9
400VAC
10-2V
Ja
900
2590
3420
3420
1020
1990
2215
700
300
670
18.2
400VAC
12-2V
-
1080
2950
4030
4030
1200
1530
3830
900
300
880
21.7
400VAC
17-2V
-
1800
4680
5940
6120
1400
1835
4024
100
350
1200
29.4
400VAC
22-2V
-
2450
6480
6480
7920
1616
1885
4590
1200
350
1500
43.9
400VAC
28-1V
-
3310
8570
9000
9360
1880
2095
4690
1400
350
1800
47.9
400VAC
28-2V
-
3310
8570
9000
10800
1880
2095
4690
1400
350
1800
55.5
400VAC

Technische Daten zu verwandten Produkten

Dokumentation fürEnvistar Top Gegenstromwärmetauscher EcoCooler

Hier finden Sie allgemeine Dokumentation für diese Produktserie. Laden Sie die neuesten Versionen von Produktbroschüren, Betriebsanleitungen, Zertifikaten und anderen Dokumenten herunter.

Ihr Lüftungsgerät

Wenn Sie Informationen zu Ihrem Gerät suchen, dann suchen Sie mit der Bestellnummer.

Dokument

Dokumenttyp

Sprache

Version

Herunterladen/Teilen

Wird geladen…

Steuerung mit eigener Software

Die gesamte Baureihe bietet eine integrierte Steuerung mit einer von uns entwickelten Software. Als Hardware verwenden wir Siemens Climatix. In der Steuerung stehen über 100 Standardfunktionen zur Auswahl, mit denen sich die Funktion je nach Anforderung optimieren lässt. Luftvolumenströme und Temperaturen lassen sich ganz einfach optimieren. Die Geräte können über verschiedene Kommunikationsprotokolle mit dem Internet, der IV Produkt Cloud oder einem übergeordneten System (BMS) verbunden werden.

Im Lieferumfang sind projektspezifische Schalt- und Steuerpläne enthalten. Das Gerät wurde einem Funktionstest unterzogen und ist betriebsbereit.

Vorteile von Envistar Top

Volle Kontrolle mit IV Produkt Cloud

IV Produkt Cloud ist ein Cloud-Dienst für unsere Lüftungsgeräte mit integrierter Regelung, der Ihnen und Ihren Kollegen ermöglicht, Ihre Anlagen jederzeit und überall im Blick zu behalten.

  • Von jedem Ort mit Internetanschluss jederzeit erreichbar
  • Zugriff auf alle Anlagen gleichzeitig
  • Alarmüberwachung per Computer oder Smartphone
  • Analyse und schnelles Eingreifen möglich
  • Jederzeit und von überall Kontrolle über das Innenraumklima Ihrer Gebäude

Vorteile von IV Produkt Cloud

Envistar Top mit EcoCooler
passt leicht durch jede Standardtür

In diesem Film zeigen wir, wie schnell und einfach unsere oben angeschlossenen Geräte in den Lüftungsraum eingebracht werden. Dieses Gerät ist mit der integrierten Kältemaschine EcoCooler ausgestattet.

  • Luftvolumenstrom: 7 200 m3/h
  • Geräteabmessungen (komplett): B 1 616 × H 1 915 × L 2 670 mm
  • Unterteilt in: 3 Module
  • Türmaße: 2 100 × 900 mm
